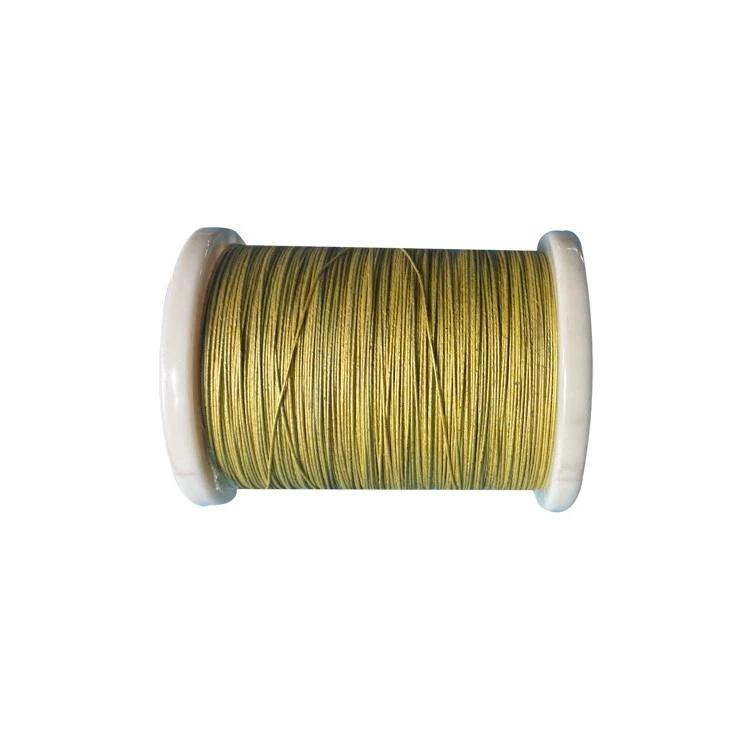

Fiberglass Thermocouple Cable
2

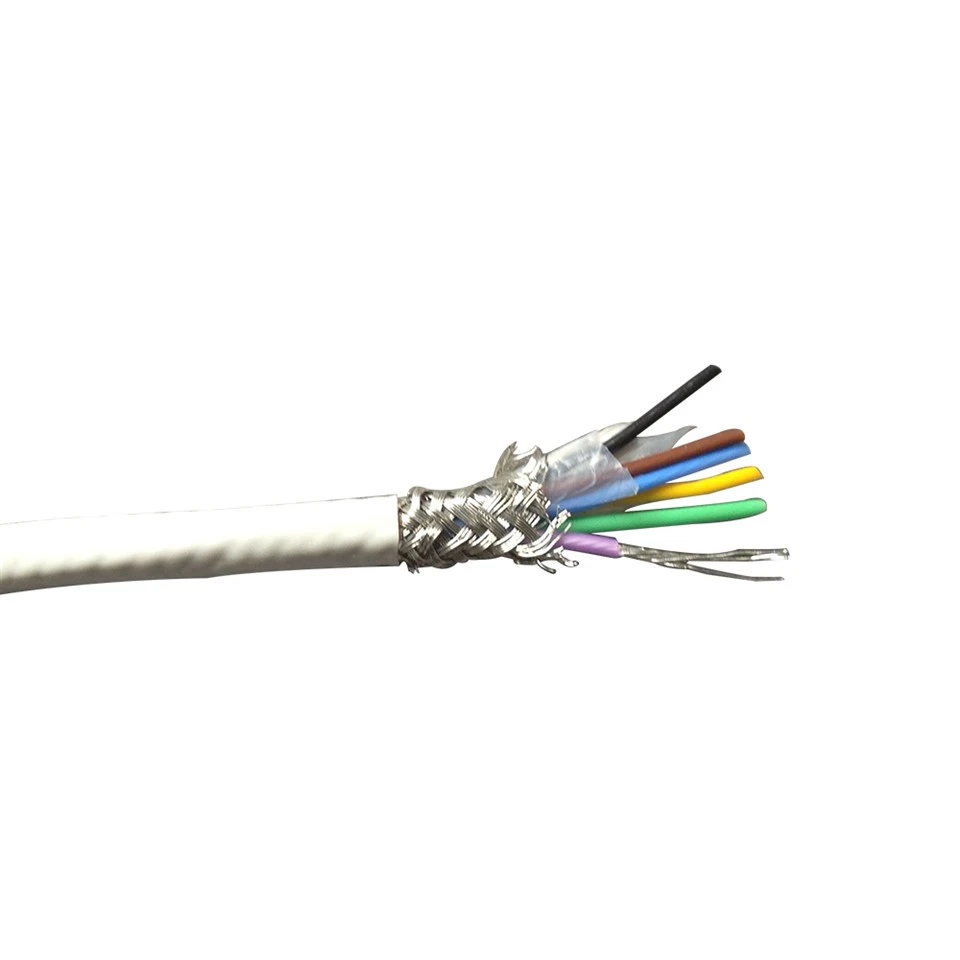

Cavo termocoppia in fibra di vetro

Specifiche:
Materiale conduttore: Tipo RTD/PT100
Temperatura di lavoro dell'isolamento a lungo termine: 0 gradi -400 gradi
Temperatura di lavoro del conduttore:
Materiale isolante: fibra di vetro
Spessore dell'isolamento: 0.2mm-6mm
Materiale della guaina: SS304
Tensione: 100 V -600 V
Colore: IEC, ANSI, JIS, DIN o personalizzato

Invia la tua richiesta

introduzione al prodotto

oggetto numero

Struttura

Diametro del conduttore

(mm)

Dimensioni (mm)

Precisione

Peso (kg/100m)

PT-BL-BL-SS-0.22R

Multi

0.2/7

3.6(±0.2)

Classe 1

2.6

Varietà e indice delle termocoppie

Varietà e indice delle termocoppie
Varietà	Tipo	Campo di misura (gradi)
NiCr-NiSi	K	-200-1300
NiCr-CuNi	E	-200-900
Fe-CuNi	J	-40-750
Cu-CuNi	T	-200-350
NiCrSi-NiSi	N	-200-1300
NiCr-AuFe0.07	NiCr-AuFe0.07	-270-0

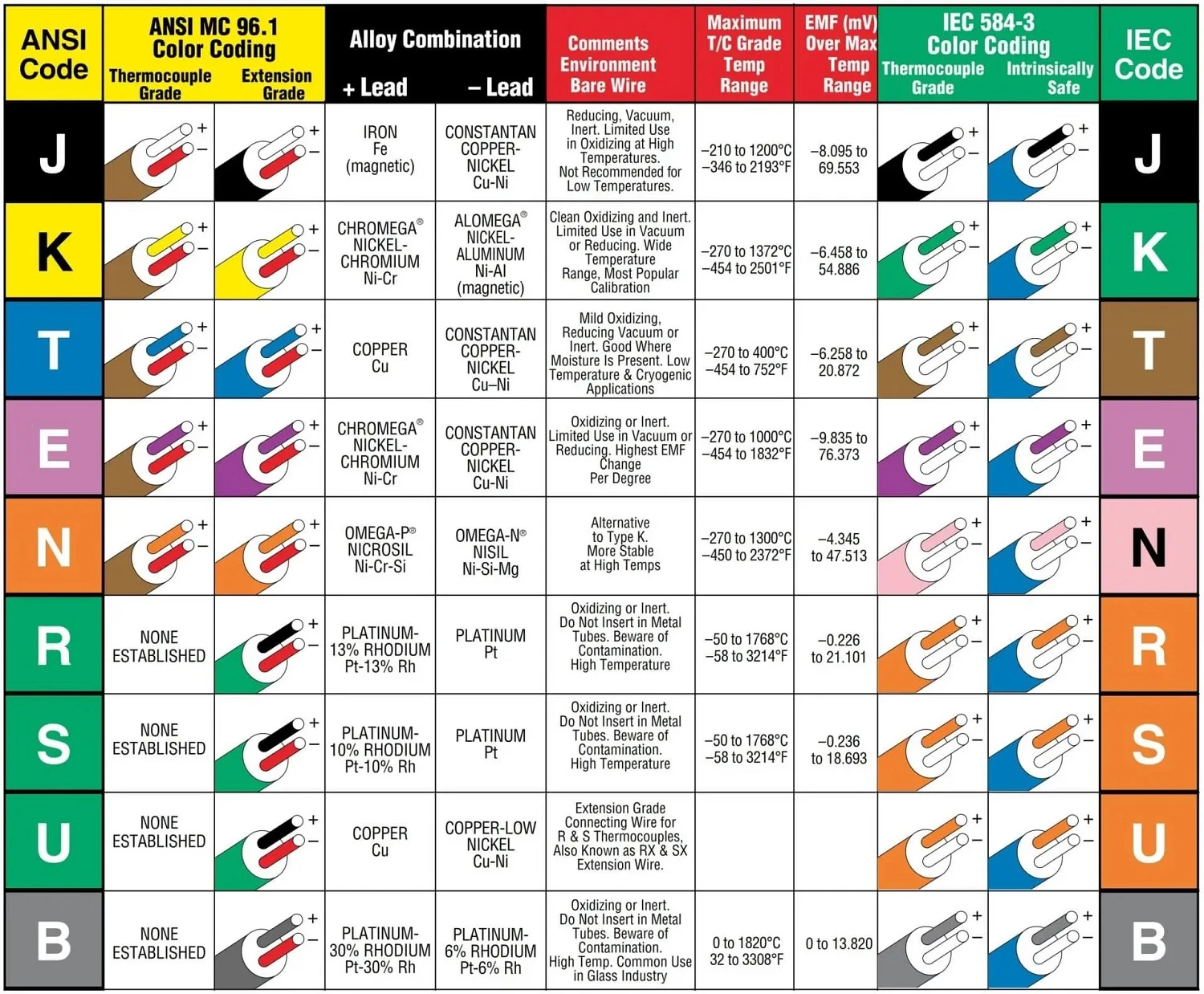

Codice colore e tolleranze di calibrazione iniziale per il filo della termocoppia:

Tipo di termocoppia		Codice colore ANSI		Tolleranze di calibrazione iniziali
Leghe di filo	Calibrazione	+/- Conduttore	Giacca	Intervallo di temperatura	Standard Limiti	Speciale Limiti
Ferro(+) contro Costantana(-)	J	Bianco rosso	Marrone	0 grado a +285 grado 285 gradi a +750 gradi	±2,2 gradi ± .75%	±1,1 gradi ± .4%
CROMEL(+) contro ALLUME(-)	K	Giallo rosso	Marrone	-200 grado a -110 grado {{0}} grado a 0 grado 0 grado a +285 grado 285 gradi a +1250 gradi	± 2% ±2,2 gradi ±2,2 gradi ± .75%	±1,1 gradi ± .4%
Rame (+) contro Costantana(-)	T	Blu rosso	Marrone	-200 grado a -65 grado -65 grado a +130 grado 130 gradi a +350 gradi	± 1.5% ±1 grado ± .75%	± .8% ± 0,5 gradi ± .4%
CROMEL(+) contro Costantana(-)	E	Rosso purpureo	Marrone	-200 grado a -170 grado -170 grado a +250 grado da 250 gradi a +340 gradi 340 gradi +900 gradi	± 1% ±1,7 gradi ±1,7 gradi ± .5%	±1 grado ±1 grado ± .4% ± .4%

Codice colore e tolleranza di calibrazione iniziale per il filo di estensione:

Tipo di estensione		Codice colore ANSI		Tolleranze di calibrazione iniziali
Leghe di filo	Calibrazione	+/- Conduttore	Giacca	Intervallo di temperatura	Standard Limiti	Speciale Limiti
Ferro (+) vs. Costantana (-)	S-X	Bianco rosso	Nero	0 grado a +200 grado	±2,2 gradi	±1,1 gradi
CROMEL (+) contro ALUMEL (-)	KX	Giallo rosso	Giallo	0 grado a +200 grado	±2,2 gradi	±1,1 gradi
Rame (+) contro Costantana (-)	TX	Blu rosso	Blu	-60 grado a +100 grado	±1,1 gradi	± 0,5 gradi
CROMEL(+) contro Costantana(-)	EX	Rosso purpureo	Viola	0 grado a +200 grado	±1,7 gradi	±1,1 gradi

Proprietà fisiche PVC-PVC:

Caratteristiche	Isolamento	Giacca
Resistenza all'abrasione	Bene	Bene
Tagliare la resistenza	Bene	Bene
Resistenza all'umidità	Eccellente	Eccellente
Resistenza del saldatore	Povero	Povero
Temperatura di servizio	105ºC continuo 150ºC singolo	105ºC continuo 150ºC singolo
Prova di fiamma	Autoestinguente	Autoestinguente
